GEMEC TIPP - Drehscheibe Selzthal
In ein BW gehört eine Drehscheibe, unsere sollte einem Vorbild entsprechen, und so haben wir die Drehscheibe aus dem BW in Selzthal gewählt. Unsere Mitglieder F. Jamnik und J. Flack haben vor einiger Zeit mit dem Bau der Drehscheibe begonnen. Nach einigen Problemen und deren Überwindung geht es nun zur Fertigstellung der Scheibe.
Eine Baubeschreibung ist in der Festschrift "20 Jahre GEMEC" erschienen.
Hier nun einige Fotos zum gustieren:
 Draufsicht Gleise zum Schuppen |
 Feilen der Verriegelungsschlitze |

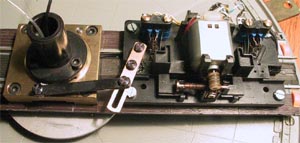

 Verriegelungsmotor; montiert auf der Brücke der |
 Verriegelung eingerastet, wenn auf beiden Seiten die Verriegelung eingerastet hat, wird der Strom zur Brücke (Schiene) weitergeleitet, d.h. erst dann kann die Lok wieder fahren. |

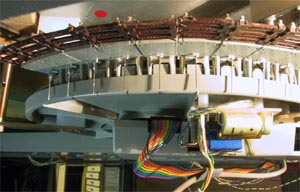

 Angetrieben wird unsere Drehscheibe durch eine (im Untergrund) angeflanschte und etwas modifizierte ROCO Drehscheibe. |

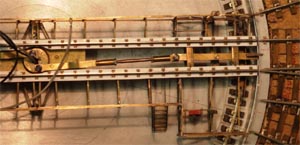

 Brücke (Abdeckungen fehlen noch) mit Verriegelungsmechanismus |
